How to Make a PC Node: Part IV

動作確認をして、仕上げです。

このページの末尾へ移動

  1. Part III へ戻る

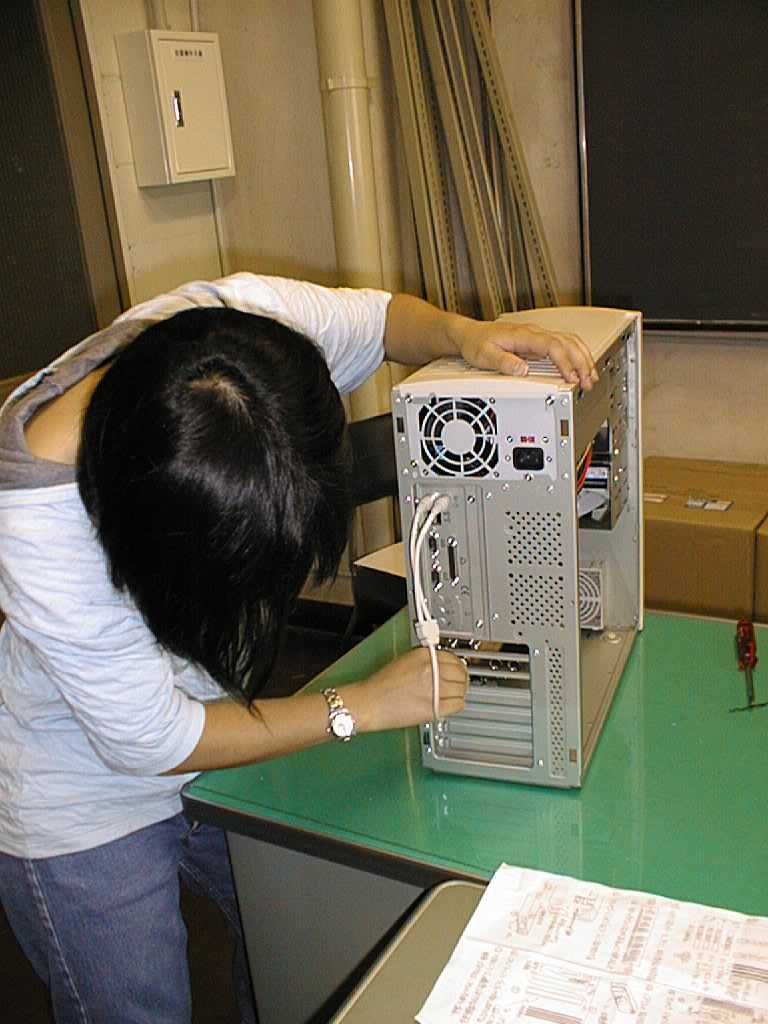

  1. コンソール・エミュレーター・カード付属のケーブルの内、二股に分かれている方を外箱背面の「キーボード」と「マウス」の端子に差し込み、もう一方の端を第１６項で取り付けたコンソール・エミュレーター・カードのソケットに差し込みます。（コンソール・エミュレーター・カードはキーボードとマウスの代役をするものです。パソコンは本来はキーボードが接続されていないと起動されませんが、今の場合、全ノードにキーボードがついていては邪魔になって仕方ないので、その代わりのものを搭載したわけです。）

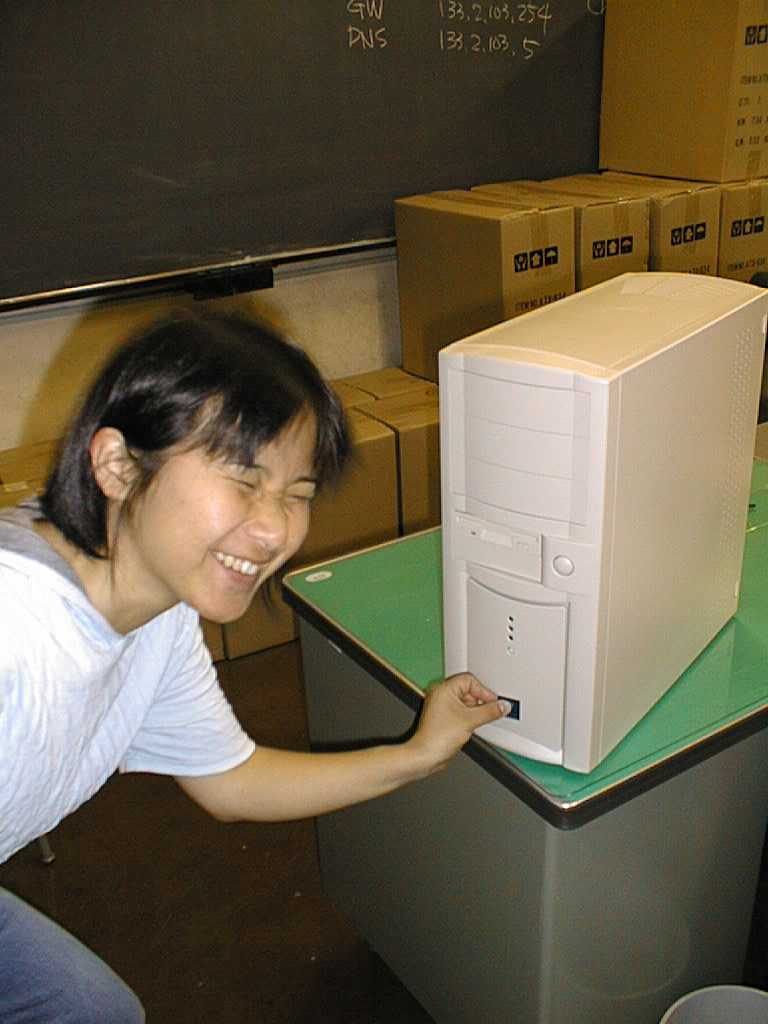

  1. パソコン本体をモニターのある机に持っていき、電源ケーブル（外箱に付属）とモニターのケーブルを接続します。モニターのケーブルは第１６項で取り付けたビデオ・カードのソケットに差し込みます。いよいよ前面にあるスイッチを入れます。（ここでドラムの音など入れると、緊張が高まって一層効果的です。）

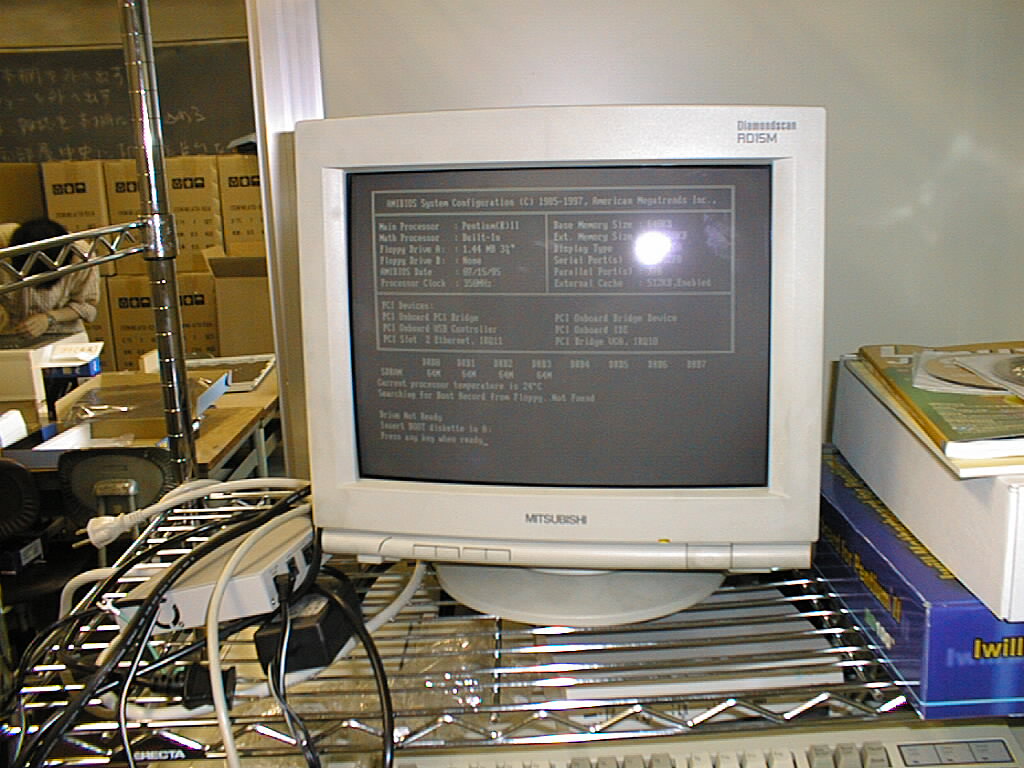

  1. 正しく製作されていると、まず画面に「Pentium II *2」という表示が現れ、メモリーの量が約260MBと表示されます。（これのいずれかが不足している場合は、きちんと差し込まれていない可能性大です。）次に画面が切り替わって、写真のように「A: にディスケットが入っていません」となってから止まります。こうならない場合には種々のケーブルの接続を再確認して下さい。


  1. 第３項で外した側面パネルを両側とも嵌め込みます。内側に金属が貼ってある方を空洞が開いている方に嵌めます。

  1. 第２項で外した背面のネジ二つを留めます。

  1. エンブレムを貼って

    一台完成！

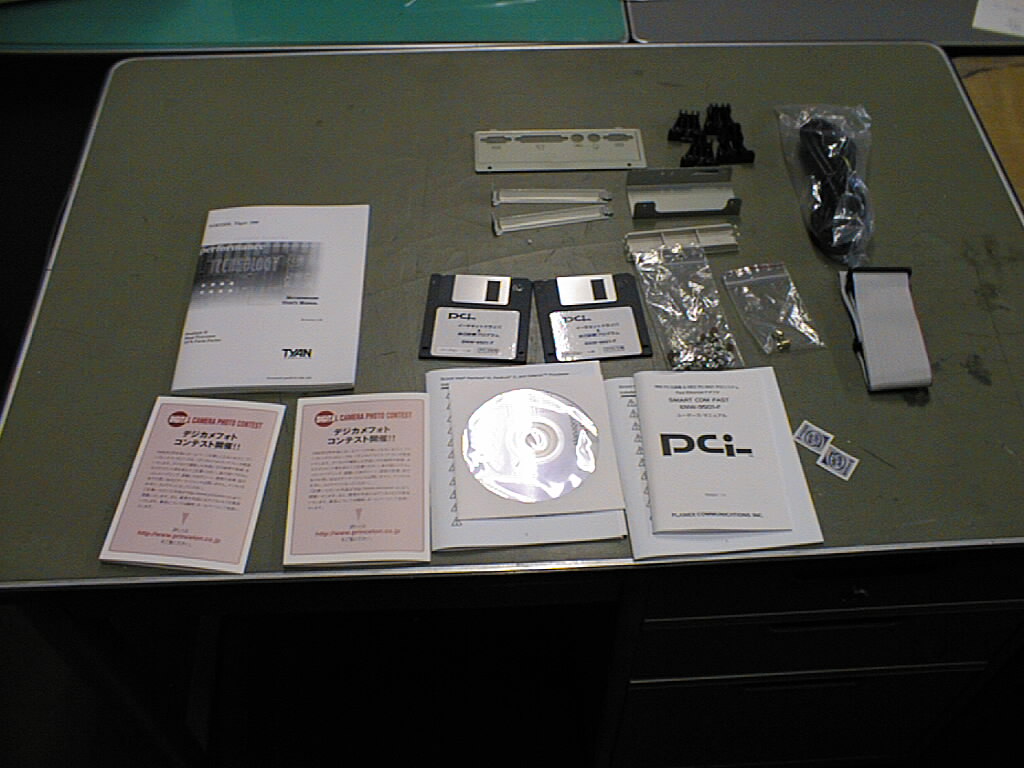

  1. 後に残るものはこれだけ。これ以外に残っていたら、組み込み忘れです。

  1. 他のノードの横に並べてしばらく鑑賞したら、振り出しへ戻る。
